M39PH雷达传感器

  M39PH雷达传感器是海涯科技采用毫米波雷达（80G）探测技术自主研发的高品质测距产品，它采用脉冲相干雷达和调频连续波雷达原理进行设计，检测距离最大可到 50 米，具有精度高，测量准，寿命长，应用广等优点。

  M39PH雷达传感器的工作电压5-24V，常规波束角为10°，支持其它波束角定制。

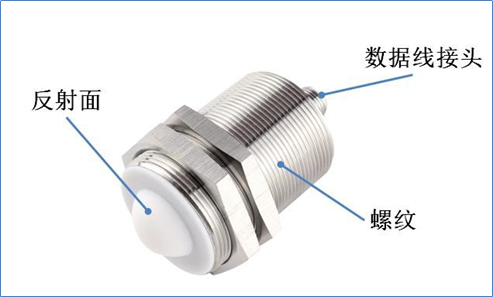

产品外观

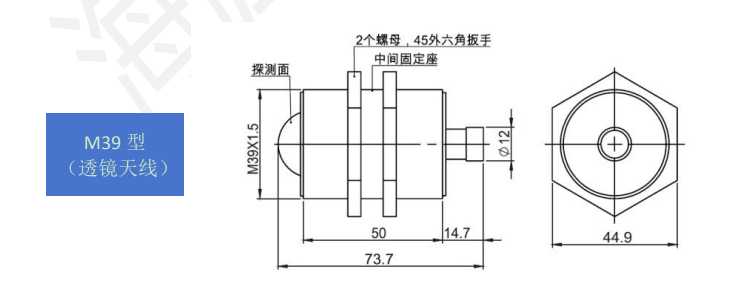

产品尺寸

产品特点

• 测量准，非接触式测量，高精度、高稳定性、高分辨率；

• 寿命长，不锈钢材质，不易受污水腐蚀；

• 低功耗，体积超小，抗干扰强，稳定性好，方便维护；

• 较强的穿透性，大雾天、灰尘、浓烟等环境皆没有影响；

• 非常容易接入嵌入式系统，并且兼容市面上大部分RTU 的通信协议；

• 内置温度传感器，双重温度补偿；

• 全密封 IP67 高等级防水设计；

• 结构简单，体积小，非常适合小型渠道的安装维护；

• 适应于低介电常数测量；

• 波束角小，能量集中，更强抗干扰能力，大大提高测量精度和可靠性；

• 高信噪比，测量盲区更小，波长更短，对于小容积测量有很好的效果；

• 采用脉冲相干工作方式，可安装在各种金属或非金属容器内，对人体及环境均无伤害；

• 安装方便，无需开孔即可安装，隐蔽性好，不影响美观；

• 支持RS485(Modbus)、0~10V 和 4-20mA 输出类型；

• 配置串口器模块，方便现场调试和测试；

• 配置上位机软件，可以读取和设置参数，查看雷达原信号数据，免拆装固件更新；

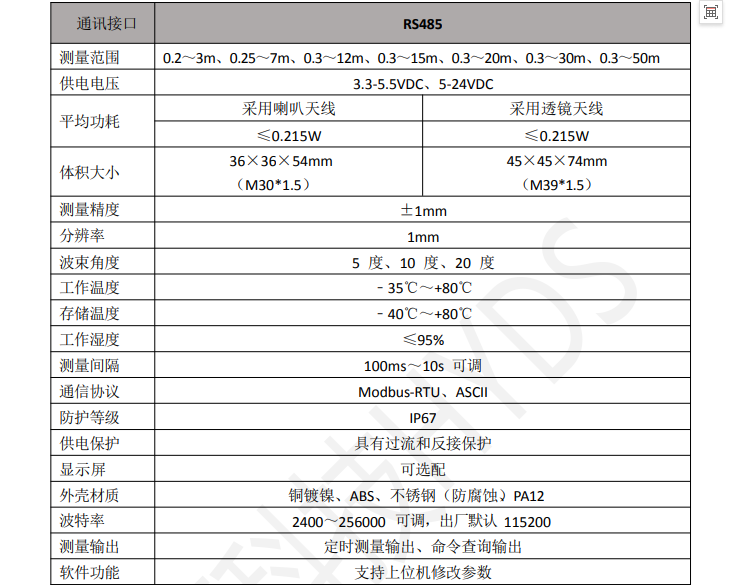

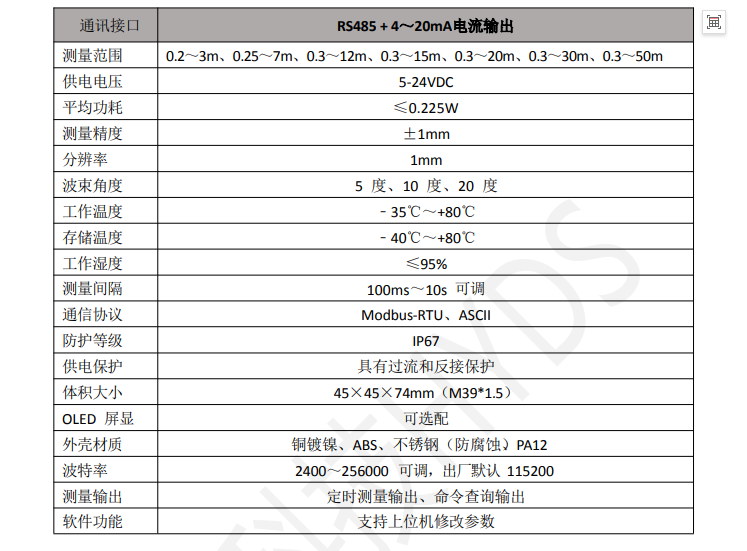

技术参数

  M39PH雷达传感器支持多种通讯接口，RS485、RS485+电流输出和RS485+电压输出。

产品应用

Ø  高精度液位测距：罐体液位、下水井液位、地下车库、大型水库、蓄水池、污水渠、地下管网渠道、汛期城市供水或内涝检测，如低洼地、排水口监测、辅助水处理作业，城市供水、排污监测等。

Ø  避障应用：智能机器人避障、扫地机器人避障等。

Ø  高精度物体距离测量。

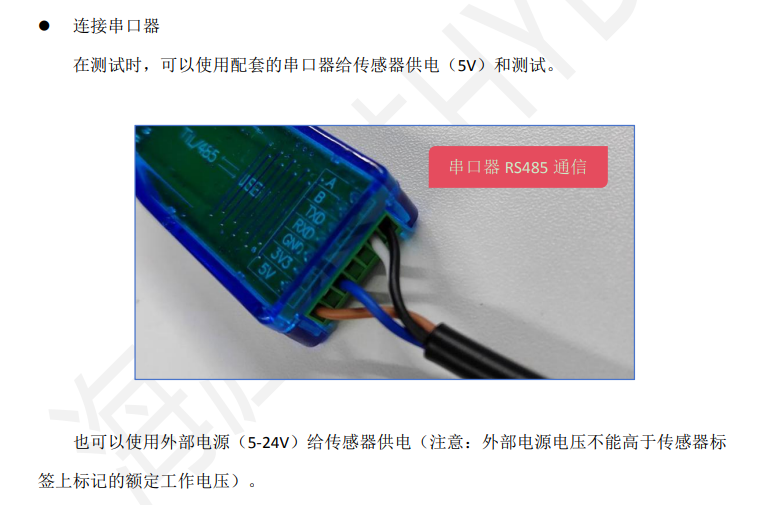

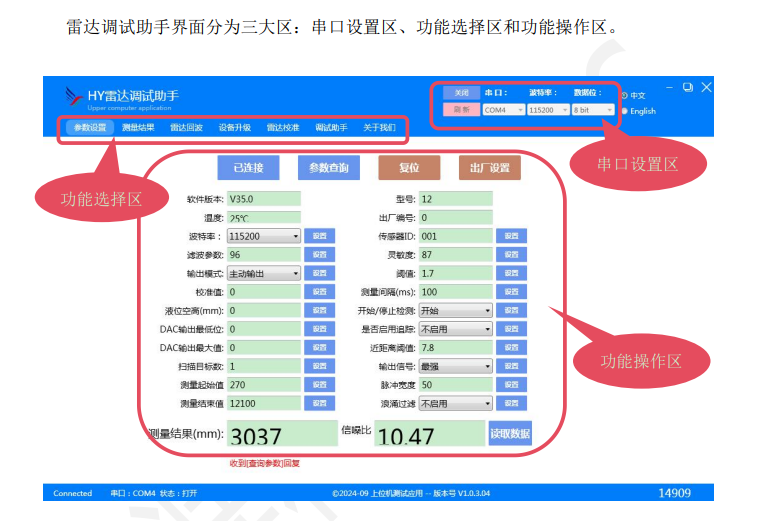

配套上位机软件

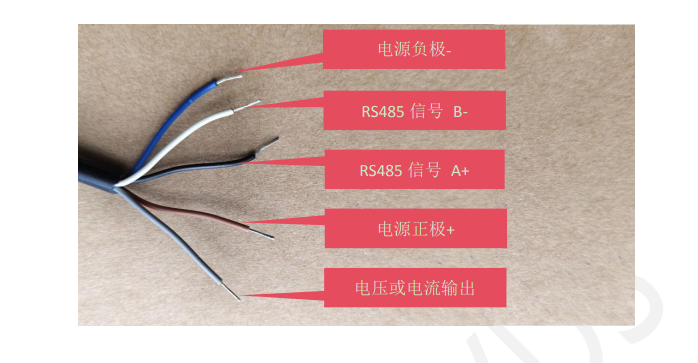

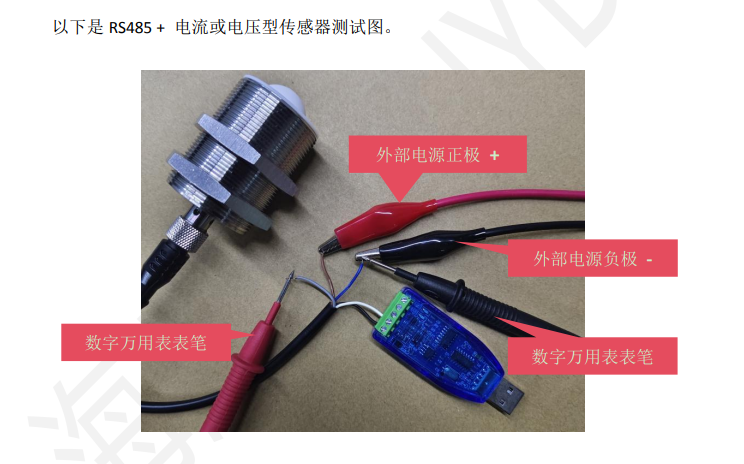

接线说明

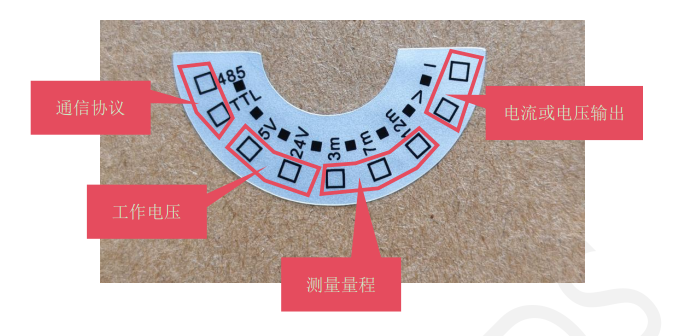

标签说明

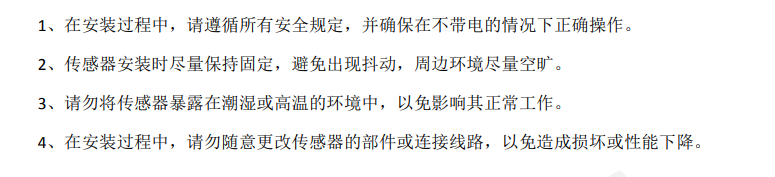

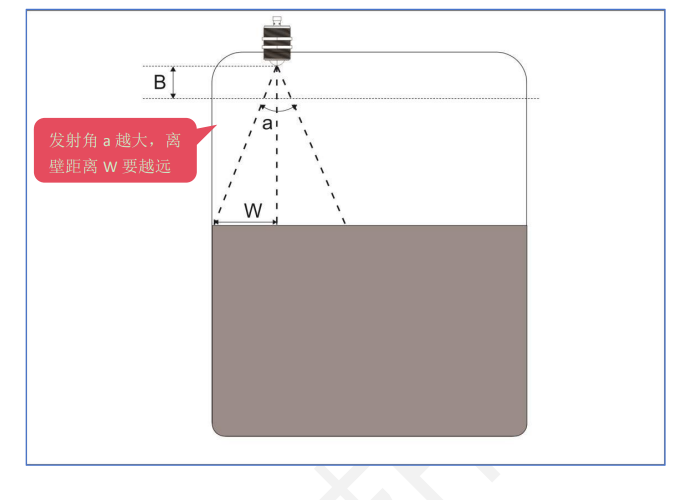

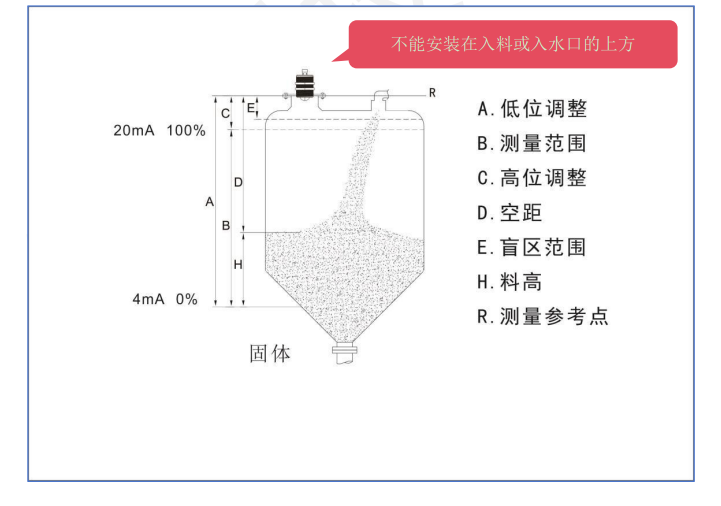

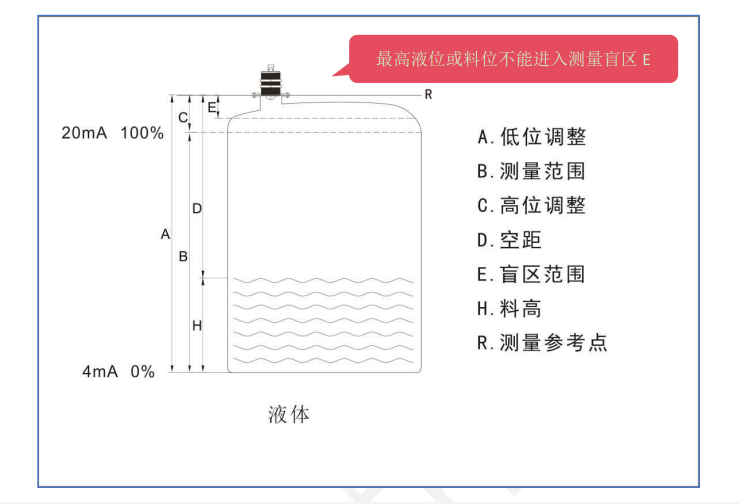

安装注意事项
